Hijsmaterieel

Voor de verwerking van Calduran kalkzandsteen beschikt de markt over een groot assortiment hijsmaterieel. Hieronder vindt u een overzicht van een aantal specifieke stelmachines, klemmen en hun specifieke eigenschappen. Bij Calduran verkopen wij onderstaande klemmen en de C-beugels. Voor stelmachines en opperklemmen verwijzen wij u door naar specifieke verhuurbedrijven.

Voor meer informatie neem contact op met de afdeling Verkoop.

Handklem

De handklem is geschikt voor het handmatig verwerken van één lijm- of vellingblok. De maximale draaglast is 20 kg.

Enkele blokkenklem (geen verkoop)

Deze klem is geschikt voor het machinaal verwerken van velling- of lijmblokken. Met de enkele blokkenklem kan 1 blok worden gehesen. De maximum draaglast is 75kg.

Dubbele blokkenklem (geen verkoop)

Deze klem is geschikt voor het machinaal verwerken van velling- of lijmblokken. Met de dubbele blokkenklem kunnen twee blokken, met een hoogte van 298 mm en een dikte van 100, 150 of 214 mm, tegelijk worden gehesen. De stootvoegen worden dan niet verlijmd. Penafstand 400 mm, maximum draaglast 150kg.

Enkele elementenklem

Deze klem is geschikt voor het verwerken van elementen met een elementenstelmachine. Er zijn twee typen klemmen:
• De EK500 met een penafstand van 500 mm, geschikt voor de elementen E100, E120, E150, E214, E240, EH175 en EH214. Maximale draaglast 300 kg.
• De EK600 met een penafstand van 600 mm, geschikt voor de elementen E300, EH250 en EH 300. Maximale draaglast van 450 kg.

De pennen van de klem zijn voorzien van hardmetalen puntjes en passen in de dookgaten van een element.

Passtukkenklem

Deze klem is geschikt voor het hijsen van de bij het elementensysteem behorende passtukken.
• De PK175 voor wanddikten van 100 t/m 175 mm. Maximale hijslast 270 kg.
• De PK300 voor wanddikten van 200 t/m 300 mm. Maximale hijslast 450 kg.

Passtukkenklemmen zijn ook geschikt voor Hoogbouwelementen als deze voldoen aan bovengenoemde hijscapaciteit.

Opperklem elementen (geen verkoop)

Er zijn verschillende opperklemmen voor elementen beschikbaar:
• OK1500 voor Calduran elementen (geen Hoogbouwelementen®) met een hijscapaciteit van 1500 kg en een eigen gewicht van 180 kg.
• OK1900 voor elementen én Hoogbouwelementen® met een hijscapaciteit van 1900 kg en een eigen gewicht van 200 kg.

OK1500 en OK1900 hebben een beklengte van 1200 mm en een klemopening van 800 tot 1050 mm.
• OK3000 voor hoge projecten (Hoogbouwelementen®), heeft een beklengte van 2 meter, hiermee heeft men bij het opperen minder hijsbewegingen nodig. Hijscapaciteit van 3000 kg, een eigen gewicht van 250 kg en een klemopening van 800 tot 1050 mm. Zorg voor een uitvalbeveiliging met net of stangen.

Beugels

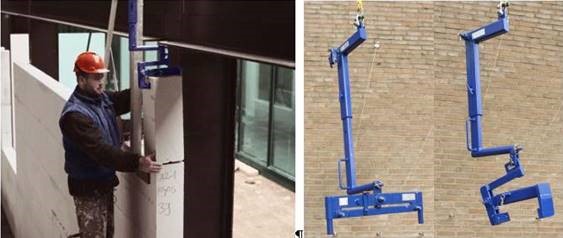

C-beugel

De C-beugel (voorheen P3-klem) is speciaal ontworpen voor het plaatsen van de bovenste laag kalkzandsteenelementen, -passtukken of vellingblokken onder stalen of betonnen liggers. De maximale hijslast is 450 kg. De C-beugel is toepasbaar bij alle lijmblokken en/of elementen t/m 300 mm dik.

De beugel is uitschuifbaar van 525 tot 1150 mm (inwendige maat). Aan de beugel kan een elementenklem of een passtukkenklem worden bevestigd. Gebruikt u eigen klemmen? Controleer dan of de klemmen op de beugel passen.

De benodigde ruimte tussen bovenzijde elementen en onderzijde staalconstructie moet minimaal 260 mm te bedragen. Als bij gebruik met vellingblokken de passtukken met de hand gezet kunnen worden, is voor de blokkenklem een ruimte benodigd van 150 mm.

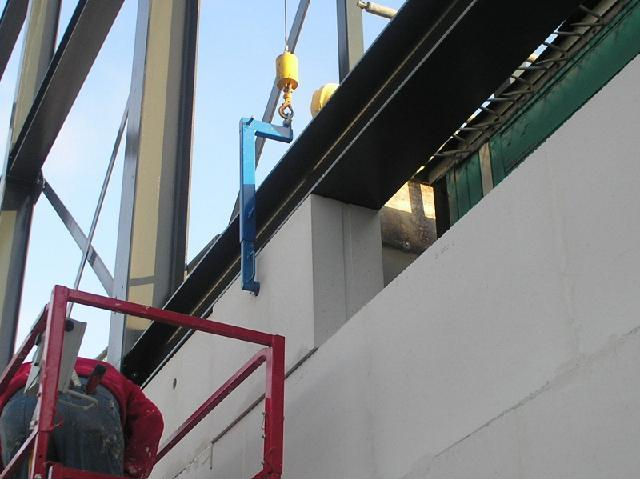

Cp-beugel

Om te voorkomen dat de bovenste laag aangevuld moet worden met handmatige lijmblokken gebruikt u de Cp-beugel. Hiermee kunt u passtukken en elementen tot strak onder de staalconstructie plaatsen. Lees meer.

Stelmachines

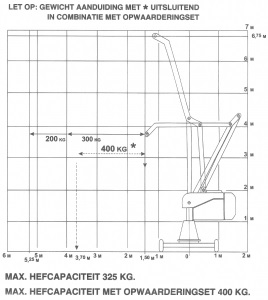

NK 375B stelmachine

De ‘standaard’ NK 375B stelmachine heeft een maximaal hefvermogen van 300 kg, waarmee een groot gedeelte van ons assortiment gehesen kan worden. Heeft u elementen zwaarder dan 300 kg? Controleer dan of uw NK375B machine is opgewaardeerd naar een maximaal hefvermogen van 400 kg.

De machine heeft meestal twee hef- en daalsnelheden en over een (hydraulisch) traploos verstelbare knikgiek. En zijn leverbaar met een radiografische afstandsbediening (7 m kabel) of met joystickbesturing. Het zwenkbereik is 360° zonder aanslag. Elementen kunnen daardoor gemakkelijk worden opgepakt en in de betreffende wand worden verlijmd.

Specificaties

  • Maximaal hefvermogen is 400 kg.
  • Hefsnelheden 9 en 18 m/min.
  • De minimale zwenkradius 1,5 m.
  • Elektrische aansluiting: 400 V.
  • Totaalgewicht 1350 kg (incl. contragewicht).
  • Standoppervlak is 1,98 x 2,25 m.
  • Transportmaten (LxBxH) 4,90 x 1,98 x 2,00 m.

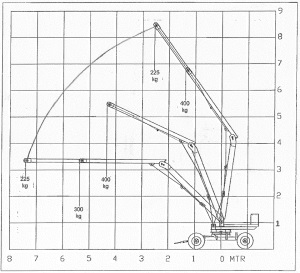

BY 400 stelmachine

De BY 400-P/UG stelmachine heeft een maximaal hefvermogen van 400 kg, waarmee alle kalkzandsteenproducten gehesen kunnen worden. De machine is speciaal ontwikkeld om woningscheidende wanden van ± 10 meter te stellen, waarbij het verplaatsen van de stelmachine niet nodig is.

Om overbelasting te voorkomen zijn er op alle hijsbewegingen die mogelijk zijn overbelastingsventielen geplaatst. Ook is er een hydraulische lastmomentbeveiliging aangebracht, deze beveiliging schakelt het aftoppen uit. Dit ter voorkoming van het omvallen van de machine bij een maximale vlucht en maximaal hijsgewicht.

De machine beschikt over hydraulische proportionele ventielen voor het traploos verstellen van de knikgiek. En is leverbaar met een radiografische afstandsbediening. Het zwenkbereik is 360° zonder aanslag. Elementen kunnen daardoor gemakkelijk worden opgepakt en in de betreffende wand worden verlijmd.

Specificaties

  • Maximaal hefvermogen is 400 kg.
  • Maximale hijshoogte is 8,3 m.
  • Totaalgewicht 1895 kg (incl. contragewicht).
  • Elektrische aansluiting: 400 V.
  • Standoppervlak is 2,48 x 1,9 m.
  • Transportmaten (LxBxH) 4,75 x1,9 x 2,00 m.

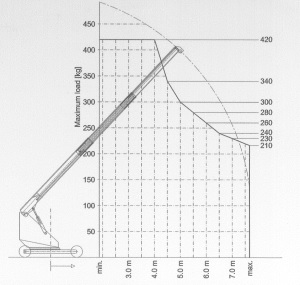

NK1000 stelmachine

De NK 1000 stelmachine heeft (net als de standaard NK 375B) ‘standaard’ een maximaal hefvermogen van 325 kg, waarmee het grootste gedeelte van ons assortiment gehesen kan worden. Heeft u elementen zwaarder dan 325 kg? Controleer dan of uw NK1000 stelmachine is opgewaardeerd naar een maximaal hefvermogen van 400 kg.

Specificaties

  • Maximaal hefvermogen 400 kg.
  • Maximale hijshoogte 10 m.
  • Totaalgewicht 2195 kg (incl. contragewicht).
  • Elektrische aansluiting: 400 V.
  • Standoppervlak is 2,25 x 2,25 m.
  • Transportmaten (LxBxH) 4,30 x 2,12 x 2,00 m.

Klemmen nodig?

Neem dan contact op met de afdeling Verkoop binnendienst.
