Rekenvoorbeeld woongebouw met stabiliteitswanden
In dit rekenvoorbeeld bereken je de kalkzandstenen draagconstructie van een woongebouw met elf bouwlagen. Als praktijkvoorbeeld dient de Hoektoren Noord-Oost van Kasteel Woudhuis in Apeldoorn, ontworpen door Cornelis van de Ven BV – Architecten BNA uit Eindhoven.

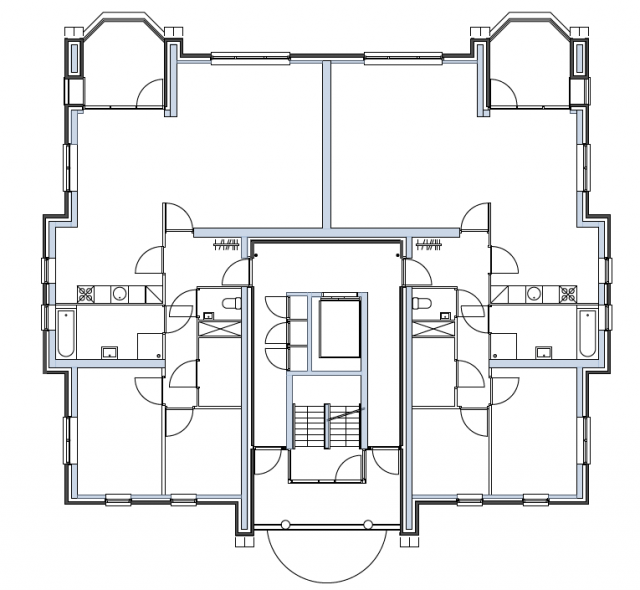

Hoe is de draagconstructie opgebouwd?
De stabiliteit van het gebouw komt uit de langere kalkzandsteenwanden. Deze stabiliteitswanden zijn 31,5 meter hoog, gemeten vanaf de beganegrondvloer.
De dragende wanden bestaan uit:
- kalkzandsteen CS28 met een dikte van 214 mm en 300 mm
- kalkzandsteen CS20 voor de overige wanden, waaronder:
- dragende wanden van 150 mm in het gemeenschappelijke deel van het gebouw
- niet-dragende binnenspouwbladen van 120 mm
Elementen met een dikte van 214 mm en 300 mm zijn uitsluitend verkrijgbaar in druksterkteklasse CS28.
Wat leer je in dit rekenvoorbeeld?
Deze voorbeeldberekening behandelt verschillende onderdelen van de constructieve toetsing van een hoog woongebouw. Je ziet onder meer hoe je:
- de stabiliteit van het gebouw in beide richtingen bepaalt
- de capaciteit van de zwaarst belaste dragende wand controleert
- de weerstand van de dragende wanden tegen windbelasting toetst
