Akoestische ontkoppeling voorkomt dat geluid zich via aansluitingen tussen wanden en vloeren verspreidt. Pas daarom bij specifieke wanden een flexibele verbinding toe met voldoende ruimte voor beweging.

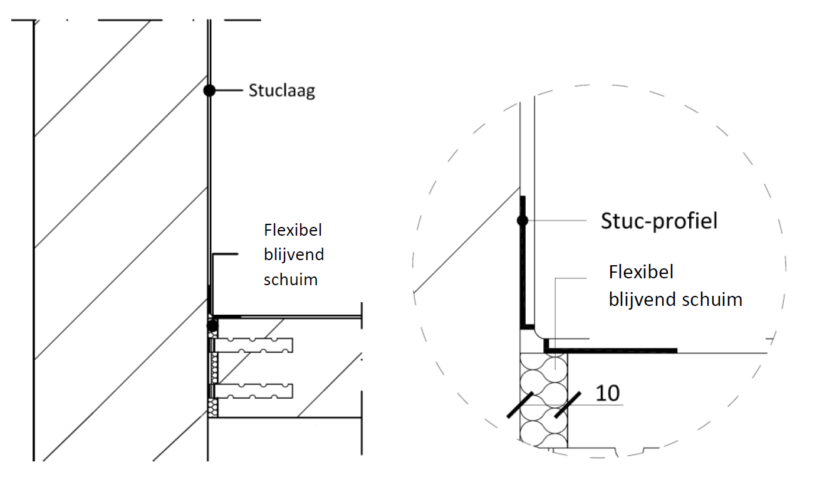

Hoe zorg je voor akoestische ontkoppeling en flexibele verbindingen?
Bij massieve woningscheidende wanden van 250 of 300 mm dik in grondgebonden woningen ontkoppel je de aansluitende lichte scheidingswanden en binnenspouwbladen akoestisch. Dit geldt voor wanden dunner dan 150 mm. Houd hierbij zowel horizontaal naar de bouwmuur als verticaal naar de onderzijde van de verdiepingsvloer een voeg van 10 mm aan.
Visual
Hoe voer je een akoestische ontkoppeling uit?
Voer de akoestische ontkoppeling als volgt uit:
Houd 10 mm ruimte vrij tussen de wand en de bouwmuur.
Veranker de wand met veerankers op een maximale h.o.h.-afstand van 650 mm.
Veranker de wanden aan het plafond met veerankers op een h.o.h.-afstand van 1.200 mm.
Gebruik bij windbelaste gevels wandvloerkoppelankers om binnenspouwbladen aan de vloer te verankeren. Hiermee draag je de windbelasting van de gevel af naar de vloer.
Vul de voeg van 10 mm met een blijvend elastisch materiaal en werk deze elastisch af.
Hoe pas je flexibele voegen toe?
Flexibele voegen die bewegingen in de ondergrond opvangen, voer je op dezelfde manier uit als een akoestische ontkoppeling. Zo blijft de aansluiting flexibel en voorkom je dat bewegingen in de constructie worden doorgegeven.

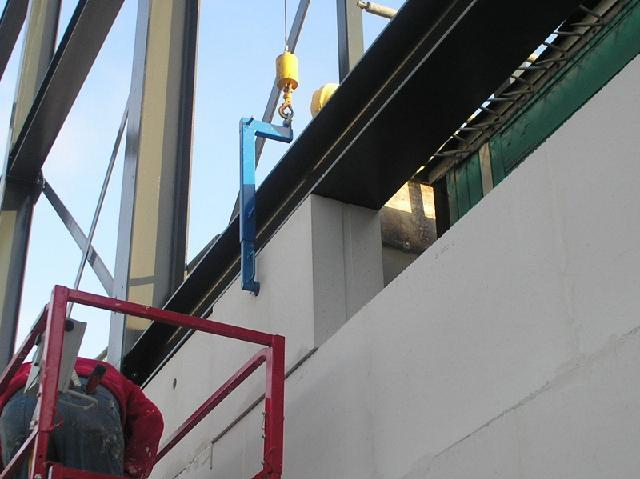

Met de Calduran Cp-beugel plaats je kalkzandsteen elementen en passtukken tot vlak onder een stalen of betonnen constructie. Hierdoor hoef je de laatste laag of lagen van de wand niet meer handmatig op te vullen.
Hoe verwerk je elementen onder een stalen ligger?
Voor het gebruik van de Cp-beugel voorzie je de elementen en passtukken van gaten met een diameter van circa 50 mm.
Ankers die je tijdens het lijmen in de voeg aanbrengt, mogen maximaal 1,5 mm dik zijn.

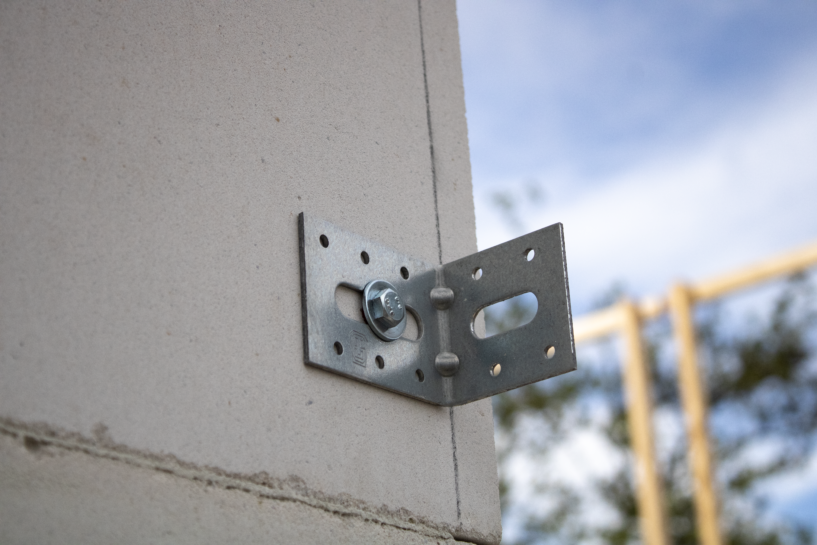

Hoe verwerk je verankeringen in de lijmvoeg?
Verwerk de lijmmortel niet te dun, bijvoorbeeld door te veel water toe te voegen. De minimale lintvoegdikte blijft 2 mm. Volgens Eurocode 6 voer je spouwankers uit in roestvast staal kwaliteit A4 (AISI 316).
Om bouwdelen goed op elkaar aan te laten sluiten, houd je rekening met de toleranties van de producten en de aansluitende bouwdelen. Iedere verwerking heeft namelijk een maatafwijking die ontstaat door het product en de uitvoering. Bij het lijmen plaats je de draad meestal aan de zijde van de verwerker. Dit is daardoor ook de meest vlakke zijde van de wand.
Welke toleranties gelden voor kalkzandsteenproducten?
Houd rekening met de volgende producttoleranties:
lijmblokken en elementen: ± 1 mm
metselstenen en metselblokken: ± 2 mm
passtukken: +2/-4 mm op de gezaagde zijdes
Welke toleranties gelden bij raamopeningen?

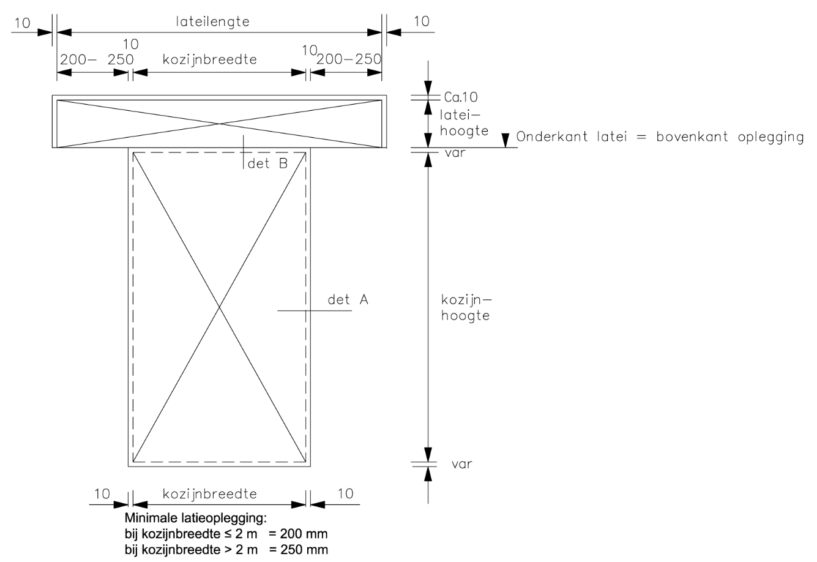

Bij raamopeningen met lateien houd je de toleranties aan volgens de onderstaande details:
Afbeelding: toleranties raamopeningen met lateienAfbeelding: detail A zijaansluitingAfbeelding: detail B bovendorpel
