De maximale wandlengte die is toegestaan vanwege krimpvervorming staat in onderstaande tabel. Hierbij gaat het om een dragende wand op een niet-doorbuigende ondergrond, zoals een funderingsbalk.
De maximale lengte hangt ook af van de gekoppelde dwarswanden aan de uiteinden. Deze dwarswanden beperken de krimp van de wand. Daarbij maak je onderscheid tussen drie situaties:
Deze bouwmuur heeft aan de uiteinden akoestisch ontkoppelde dwarswanden van 100 mm dik. Uit de tabel blijkt dat voor een wanddikte groter dan 200 mm en een verdiepingshoogte van 2,7 meter een maximale wandlengte van 10 meter geldt bij onbelemmerde uiteinden. Is er op deze locatie een trapgat aanwezig? Dan adviseren we om de wand te dilateren vanwege de grote belastingsverschillen.
Voor de benodigde stabiliteit is de langsgevel van 100 mm aan de uiteinden met een verlijmde loodvoegverbinding gekoppeld aan de ankerloze spouwmuur. De langsgevel is dunner dan de te beoordelen wand van 120 mm. Daardoor zijn de uiteinden buigslap verbonden. Uit de tabel blijkt dat voor een wand dunner dan 200 mm en een verdiepingshoogte van 2,7 meter een maximale wandlengte van 5,95 meter geldt.
De meeste bouwmuren zijn langer dan 8 meter. Daarom moet de ankerloze spouwmuur ongeveer in het midden een dilatatie krijgen. Hierdoor ontstaat een wand die aan één zijde buigslap is verbonden en aan de andere zijde onbelemmerd is. De maximale wandlengte bedraagt dan 7,85 meter.

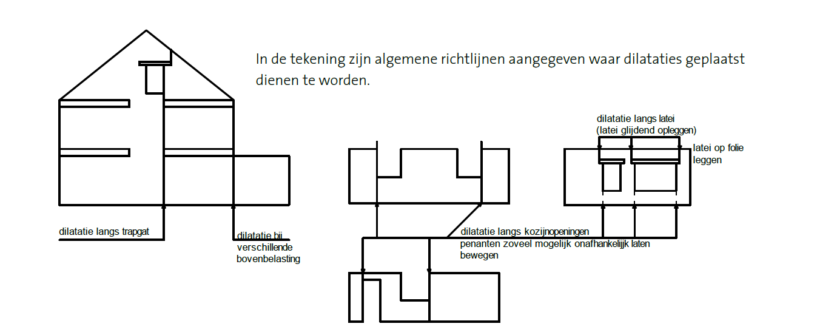

Breng in principe boven en onder iedere kozijnopening een dilatatievoeg aan. Zet de dilatatie ook door bij aanwezige lateien. Leg de latei glijdend op en zet de dilatatie door op de kop van de latei.
Is de kozijnopening breder dan 1,6 keer de borstweringhoogte? Breng dan aan beide zijden van de opening een dilatatie aan. De uitvoering van de dilatatie hangt af van de ondergrond. Staat de wand op een doorbuigende ondergrond? Voer de dilatatie dan uit met een gevulde voeg van 10 mm.
Met dilataties creëer je ruimte voor vervormingen in de constructie. Zonder dilataties kunnen spanningen in de wand scheuren veroorzaken.
Er zijn twee soorten dilataties:

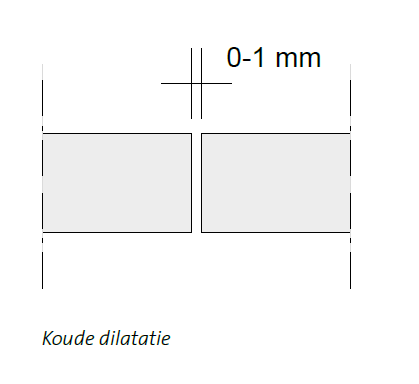

Een koude dilatatie vangt krimpvervormingen op en heeft een breedte van 0 tot 1 mm. Je plaatst de wanden ‘koud’ tegen elkaar aan. Gebruik hierbij geen lijm in de verticale voeg.
Je past een koude dilatatie alleen toe in wanden op een niet-doorbuigende ondergrond.
Een gevulde dilatatie gebruik je in wanden op een doorbuigende ondergrond, zoals:
Deze ondergronden buigen in de praktijk 5 tot 10 mm door. Door de grotere voegbreedte neemt de dilatatie deze vervorming beter op. Een gevulde dilatatie heeft een breedte van 10 mm.
Zet koude en gevulde dilataties altijd door in het tegelwerk. Denk vooraf na over de positie van de dilataties en pas deze zo nodig aan, zodat ze ook op de juiste plaats in het tegelwerk komen.
Bekijk voor meer informatie het adviesblad over dilataties en aansluitingen.
