Een goede kim vormt de basis voor een stabiele kalkzandsteenwand. Volg onderstaande richtlijnen voor de juiste kimvoeg, mortel, kimblokken en verwerking. Zo zorg je voor een goede draagkracht en een vlakke basis voor de wand.

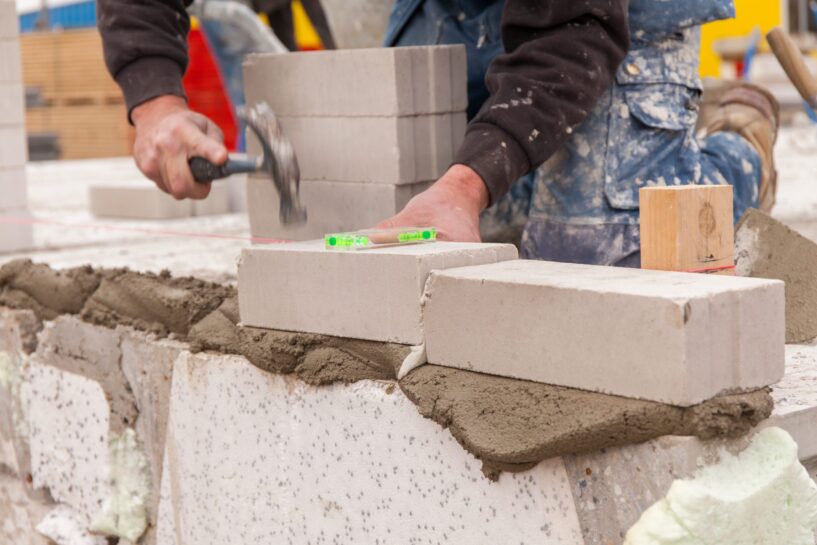

Hoe maak je een kim voor kalkzandsteenwanden?
1. Hoe dik maak je de kimvoeg?
Ontwerp de kimvoeg met een dikte van 15 tot 30 mm. De vloer mag daarbij maximaal 10 mm afwijken in hoogte (+ of – 10 mm). Een te dikke kimvoeg vermindert de draagkracht van de wand. Gebruik daarom bij zwaar belaste wanden een dikker kimblok als de kimvoeg groter wordt dan 30 mm.
Stel de kim vlak en waterpas in de lengte- en dwarsrichting met een kimwaterpas.
Visual invoegen
2. Welke mortel gebruik je voor de kim?
Gebruik een mortel voor sterk zuigende stenen met een minimale sterkte van 10 N/mm² (M10), zoals Calduran Metselfix®. Gebruik geen standaard gevelsteenmortel (M5).
Voor kalkzandsteenwanden met een druksterkte hoger dan CS20 gebruik je minimaal een M25-mortel, zoals Calduran Kimfix®.
Visual niet overnemen. Voegt niks toe.
3. Welke druksterkte hebben kimblokken nodig?
De druksterkte van de kimblokken moet minimaal gelijk zijn aan de druksterkte van de elementen in de wand.
4. Hoe vul je kimblokken?
Vul de kopse kanten van de kimblokken volledig met lijm- of metselmortel.
5. Hoe plaats je kimblokken dragend?
Breng de kim volledig dragend aan. Bij vloerranden mag de kim maximaal 10% van de wanddikte overkragen, met een maximum van 15 mm.
6. Wanneer breng je de kim aan?
Breng de kim één dag vóór het verlijmen van de wand aan. Zo krijgt de kimspecie voldoende tijd om te verharden.
Bij lage temperaturen houd je een langere uithardingstijd aan. Lees hierover meer in het adviesblad kimvoegsterkte.
7. Hoe maak je een kim bij vellingproducten?
Bij vellingproducten gebruik je vellingkimblokken van 48 mm of 98 mm hoog. Een uitzondering geldt voor een V67-wand.
Maak de kim zo vlak mogelijk. Zo ontstaat een strak horizontaal voegenpatroon.
8. Wanneer plaats je wanden op folie?
Plaats niet-dragende wanden langer dan 2 meter op folie bij doorbuigende ondergronden. Zo voorkom je aanhechting met doorbuigende, ruwe betonvloeren. Bij wanden op stalen balken heeft folie geen effect.
Leg de folie op de ruwe vloer, onder de kimspecie, tot ongeveer 400 mm van beide uiteinden. De folie moet breed genoeg zijn om langs de wanden omhoog te zetten. Zo blijven ook cementdekvloeren vrij van de wanden.
Afbeelding: wanden op doorbuigende ondergronden op folie plaatsen
9. Hoe verwerk je dilataties in hoge kimconstructies?
Bij een kimconstructie hoger dan 150 mm zet je de dilatatie van de wand door in de kimconstructie.
10. Hoe plaats je kimblokken bij niet-dragende wanden?
Niet-dragende wanden en akoestisch ontkoppelde binnenspouwbladen eindigen aan de bovenzijde ongeveer 10 mm lager dan dragende wanden. Plaats daarom de kimblokken van deze wanden 10 mm lager, zoals aangegeven op de wanduitslag.
11. Wanneer gebruik je isolatiekimmen?
Isolatiekimmen van cellenbeton hebben een lagere druksterkte. Gebruik deze alleen na goedkeuring van de hoofdconstructeur. Calduran levert speciale isolatiekimblokken: Calduran ISOkim. Deze kimblokken hebben CS20-kwaliteit en bieden een hoge thermische isolatie.
